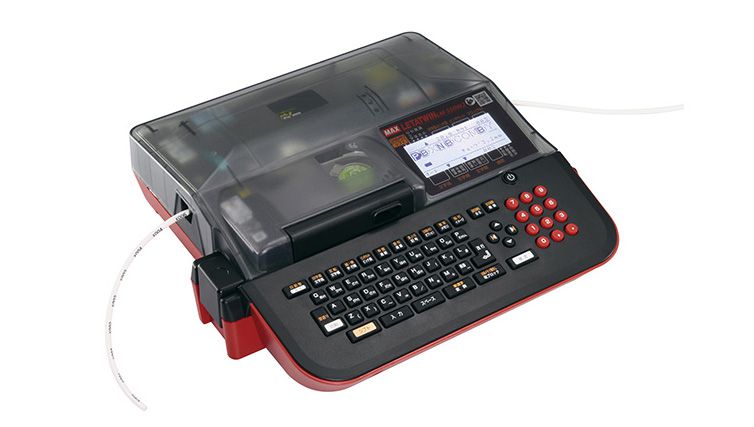

LM-500W2
この製品は、2024年3月で販売が終了しています。
- 修理対応状況：
- 見積レス修理
- 後継機種：
- LM-500W3
チューブウォーマー内蔵・PCリンクモデル
- JANコード：
- 4902870857325
特長
現場で活躍！ レタツインの実力！
電源が取れない現場でもコードレス作業が可能！
- 充電池（eneloopスタンダード 単3形×4本）に対応。フル充電で、約500個のチューブ印字ができます。
- （20mmピッチ、25℃環境下使用時）（充電池使用時、チューブウォーマーは使用できません。）
40㎜／秒の高速印字 52個／分のマークチューブ印字が可能！
- 1時間に換算すると約3,120個の生産能力。大幅に作業効率がアップします。
- (内径φ3.2mmチューブ、20mmピッチ、7文字印字の場合)単位・個
チューブウォーマー搭載 冬場の寒い現場作業でも安心！
- 低温下（5〜15℃）のマーキング作業でも、チューブを温め硬化を防止。きれいな印字を保ちます。
- 対応チューブは 内径φ2.5～φ4.2mm(内径φ3.2mmチューブ、20mmピッチ、7文字印字の場合)単位・個

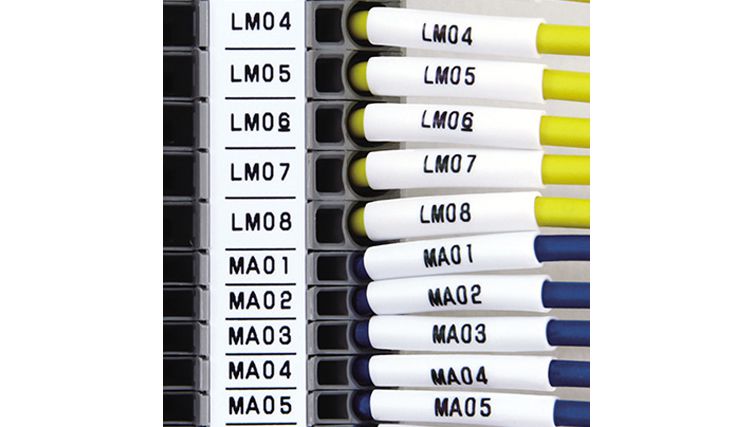

差し込み式端子台の電線マーキングに最適！
お客様の声でレタツインがさらに進化！
細径・太径のチューブや、テープに印字可能！
テープやスイッチラベルはもちろん、光ケーブルなどに使われる内径φ1.5mmの細径塩ビチューブからカテゴリー6ケーブルなどに使われる内径φ8.0mmの太径塩ビチューブ、内径φ2.0mm～φ6.4mmの熱収縮チューブ、差し込み式端子台に適したグリップチューブ、テープなどに印字できます。
チューブは内径φ1.5mm～φ8.0mmまで印字可能！
チューブ印字で見やすい大きな文字！
φ2.5・2.7のチューブ印字で文字高さ2㎜から3㎜に、
φ3.2～3.6のチューブ印字で文字高さ3㎜から4㎜に拡張。
視認性をアップしました。
180度回転印刷機能搭載！
チューブマーキングの際に、すべての入力項目を対にして交互に180度印刷します。
ケーブル挿入での作業効率アップにつながります。
多彩な印字スタイル！
視認性にこだわった2書体を追加搭載！
縦書き・横書き、枠囲み、反転の他、新機能の
下線（アンダーライン）、エンドピリオド の設定が可能です。
PCリンク機能（ダウンロード版）
PCエディタでマーキングデータを簡単作成！
印字内容はもちろん、印刷個数・連番・ピッチ長・文字サイズ等を簡単に設定でき、作成したデータをPCから直接印刷できます。
シーケンスコントローラ（PLC）のラダープログラムから出力した、CSV形式の「入出力線番」データを、PCエディタに取り込み編集できます。
情報ＱＲコード！
本体のディスプレイ横のＱＲコードからスマートフォンで専用ＨＰにアクセス！
取扱説明書・最新情報を見ることができます。
低速モード搭載！
気温20℃以下の環境では、チューブへの印字がかすれる場合があります。
この場合は「低速モード」（印字速度20mm/秒）を設定してお試しください。
使用頻度の多い数字入力にテンキー搭載！
マーキング作業で使用頻度の多い数字を効率的に入力できるテンキーを搭載。
作業効率が大幅にアップします。
印刷物全体の長さ補正が可能！
実際の印刷長さと設定した長さに差がある場合、その差を補正値として入力することで、印刷物全体の長さを補正して印刷することができます。補正値は0.1mm単位で調整可能です。
USBメモリ（市販）でCSVデータの取り込みが可能！
また外部メモリとしても使用OK！
印字内容をＣＳＶデータで取込が可能です。
連番、連続機能搭載など面倒な入力作業が不要
チューブやテープのサイズやピッチ長に合わせ、最適な文字高さに自動設定します。
よく使う語句を30 個（最大15 文字）まで保存して呼び出せます。
文字間/行間/文字配置の設定が可能です。
ピッチ長・印字長が設定可能です。
レタツインだからできる豊富なマーキング！
レタツインなら細径・太径のチューブ、テープに印字可能！！
テープやスイッチラベルはもちろん、光ケーブルなどに使われる内径φ1.5mmの細径塩ビチューブからカテゴリー6ケーブルなどに使われる内径φ8.0mmの太径塩ビチューブ、内径φ2.0mm～φ6.4mmの熱収縮チューブ、差し込み式端子台に適したグリップチューブ、テープなどに印字できます。
チューブ
●使いやすい純正ドラム式丸チューブ（内径φ2.5～8.0mm）
●UL224規格適合の純正丸チューブ（内径φ3.2～φ5.2mm）
●市販チューブ（内径φ1.5～φ8.0mm）に印字可能です。
●ずり落ちなくて、動かせる！３本ヒダのグリップチューブ（LM-TU29G・LM-TU39G）
グリップチューブ
３本のヒダでしっかりケーブルを保持！
差込み式端子台のケーブルマーキングに便利です。
内部に施した３本のヒダが電線を保持するので、ずり落ちないのに位置調整も容易でキレイに整列、見やすい表示が可能です。
こちらよりグリップチューブの動画を閲覧できます。
テープ
５㎜・９㎜・１２㎜幅テープで端子台用テープ・スイッチラベルが作成できます。
また、印字しながら送り量を検出し、ピッチ長を補正する
フィードバック機構を搭載で従来機種(LM-390)と比べピッチ精度が200％以上アップしました。

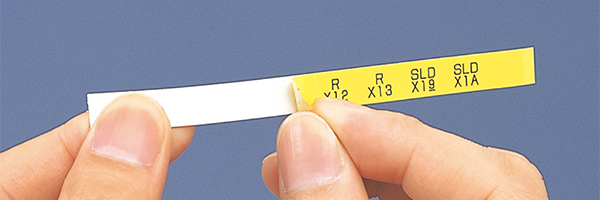

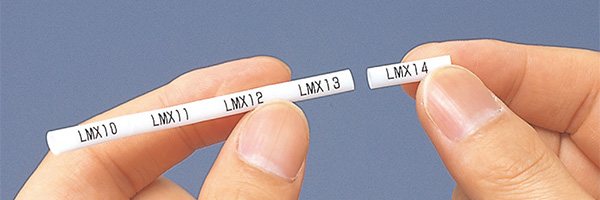

(ハーフカット設定)
楽に切れる、はがせるハーフカットの設定が可能です。
（チューブ・テープ）（一部のチューブではハーフカット不可）
動画
仕様
| 商品名 | LM-500W2 | |
|---|---|---|
| 商品品番 | LM90241 | |
| JANコード | 4902870857325 | |
| 入力方式 | 英数入力／ローマ字入力／かなめくり方式／かな入力 | |
| 最大入力文字数 | 最大5,000文字（999ブロック) | |
| 漢字変換 | 文節漢字変換／単漢字変換／JISコード入力 | |
| 辞書機能 | 約50,000語 | |
| 文字種類 | JIS第1水準・第2水準、その他JIS準拠（かな、カナ、英数字等） オリジナル記号（電設記号、単位、丸囲英数字） |
|
| 書体 | マックスオリジナル書体(標準書体・太字書体・明快書体・正方形書体) | |
| 文字サイズ（文字高さ） | 1.3/2/3/4/6mm、英数字（一部の記号）のみ2.4mmも選択可 | |
| 印字方式 | 熱転写方式（300dpi） | |
| 印字速度 | 40mm／秒（チューブ作成個数 ： 52個／分） （内径φ3.2mmチューブ 20mmピッチ、7文字印字の場合） |
|
| 最大印字長さ | 1部印刷時：チューブ100m、テープ5m 部数印刷時：チューブ100m、テープ7m |
|
| 表示部 | バックライト付グラフィックLCD（64×160dotモノクロ） | |
| 使用可能 印字物※1 |
チューブ | グリップチューブ：LM-TU29G・LM-TU37G 市販チューブ：内径φ1.5〜φ8.0mm 純正チューブ：内径φ3.2〜φ5.2mm 純正ドラム式チューブ：内径φ2.5〜φ8.0mm |
| テープ | 専用テープカセット（5,9,12mm幅） | |
| チューブ切断方法 | ハーフカット：自動／フルカット：手動 | |
| 本体メモリ（内部） | 最大50ファイル、5,000文字／ファイル | |
| 外部メモリ | USBメモリ（セキュリティ機能のあるタイプは使用できません。） | |
| レタツインPCエディタ | ダウンロードにて使用可能 | |
| チューブウォーマー | 内蔵 | |
| インターフェース | USB(A)、 USB(B) | |
| 使用環境 | 温度：5〜35℃（5〜15℃はチューブウォーマー使用時） 湿度：20〜80％（結露なきこと） | |
| 電源 | 専用ACアダプタ(DC12V)または eneloopスタンダード（単3形×4本） 50/60Hz | |
| 消費電力 | 40W以下（チューブウォーマー使用時） 30W以下（チューブウォーマーなし） | |
| サイズ | H94×W295×D293 (mm) | |
| 質量 | 約2.4kg（ACアダプタ、消耗品、付属品除く） | |
| 付属品 |
インクリボン（LM-IR500B）、ACアダプタ、電源コード、細径チューブ用アタッチメント、リングアタッチメント、取扱説明書、キャリングケース
|
|
本機及び添付ソフトが動作する環境は、次の通りです。
- コンピュータ
- DOS/V機専用
- OS
- Windows 11/10
- CPU・メモリ・HDD
- 上記日本語版OSが推奨するスペック以上であること。
- その他
- CD-ROMドライブが使用できること 。USBポートが使用できること。
- ※1 使用印字物のうち、市販品をお使いになる場合は印字適正が合わない場合があります。
- ※Windowsは米国Microsoft Corporationの米国及びその他の国における登録商標です。
- ※eneloopはパナソニックグループの登録商標です。
- ※QRコードは株式会社デンソーウェーブの登録商標です。
ラインアップ
| 商品名 | LM-550W2 | LM-500W2 | LM-500F2C |
|---|---|---|---|
| 品番 | LM90242 | LM90241 | LM90243 |
| JANコード | 4902870857332 | 4902870857325 | 4902870881337 |
| 印字方式 | 熱転写方式（300dpi） | 熱転写方式（300dpi） | 熱転写方式（300dpi） |
| 印字速度 | 40mm／秒 （チューブ作成個数：52個／分） |
40mm／秒 （チューブ作成個数：52個／分） |
40mm／秒 （チューブ作成個数：52個／分） |
| 使用可能印字物 | チューブ・テープ・記名版・デバイスラベル | チューブ・テープ | チューブ・テープ |
| チューブサイズ | 内径φ1.5～φ8.0mm | 内径φ1.5～φ8.0mm | 内径φ1.5～φ8.0mm |
| レタツインPCエディタ | 〇 | 〇 | × |
| チューブウォーマー | 〇 | 〇 | × |
| 電源 | 専用ACアダプタ または eneloopスタンダード（単3形×4本） | 専用ACアダプタ または eneloopスタンダード（単3形×4本） | 専用ACアダプタ または eneloopスタンダード（単3形×4本） |
| サイズ | H94×W295×D293mm | H94×W295×D293mm | H94×W295×D293mm |
| 質量 | 約2.4kg（ACアダプタ、消耗品、付属品除く） | 約2.4kg（ACアダプタ、消耗品、付属品除く） | 約2.4kg（ACアダプタ、消耗品、付属品除く） |
