レタツイン

LM-500F3

特長
動画
仕様
ラインアップ
消耗品
カタログ・
取扱説明書

修理対応状況：: 見積レス修理

チューブマーカー・エコノミーモデル
キャリングケース付き

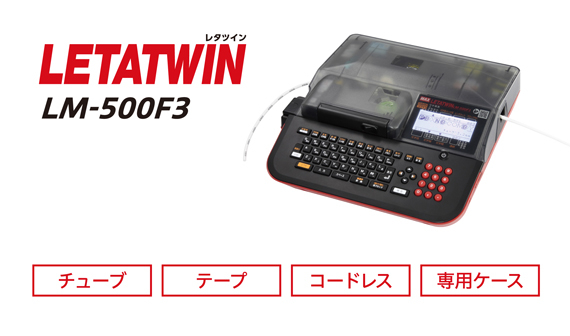

LM-500F3

標準希望小売価格：: ￥93,000（税込み￥102,300）

JANコード：: 4902870882150

特設サイト

特長

現場で活躍！レタツインの実力！

充電池（eneloopスタンダード単3形×4本）に対応。フル充電で、約500個のチューブ印字ができます。

（20mmピッチ、25℃環境下使用時）

1時間に換算すると約3,120個の生産能力。大幅に作業効率がアップします。

(内径φ3.2mmチューブ、20mmピッチ、7文字印字の場合)

差し込み式端子台（フェルール端子）の電線マーキングに最適！

お客様の声でレタツインがさらに進化！

細径・太径のチューブや、テープに印字可能！

テープやスイッチラベルはもちろん、光ケーブルなどに使われる内径φ1.5mmの細径塩ビチューブからカテゴリー6ケーブルなどに使われる内径φ8.0mmの太径塩ビチューブ、内径φ2.0mm～φ6.4mmの熱収縮チューブ、差し込み式端子台に適したグリップチューブ、テープなどに印字できます。

チューブは内径φ1.5mm～φ8.0mmまで印字可能！
チューブ印字で見やすい大きな文字！

φ2.5・2.7のチューブ印字で文字高さ2㎜から3㎜に、
φ3.2～3.6のチューブ印字で文字高さ3㎜から4㎜に拡張。
視認性をアップしました。

180度回転印刷機能搭載！

チューブマーキングの際に、すべての入力項目を対にして交互に180度印刷します。
ケーブル挿入での作業効率アップにつながります。

標準書体・太字書体・明快書体・正方形書体の４種を搭載！

縦書き・横書き、枠囲み、反転、下線（アンダーライン）、エンドピリオドの設定が可能です。
4書体とも「ゼロ」と「ゼロスラッシュ」が選択できます。

連番、連続機能搭載など面倒な入力作業が不要

チューブやテープのサイズやピッチ長に合わせ、最適な文字高さに自動設定します。
よく使う語句を30 個（最大15 文字）まで保存して呼び出せます。
文字間/行間/文字配置の設定が可能です。
ピッチ長・印字長が設定可能です。

情報ＱＲコード！

本体のディスプレイ横のＱＲコードからスマートフォンで専用ＨＰにアクセス！
取扱説明書・最新情報を見ることができます。

低速モード搭載！

気温20℃以下の環境では、チューブへの印字がかすれる場合があります。
この場合は「低速モード」（印字速度20mm/秒）を設定してお試しください。

使用頻度の多い数字入力にテンキー搭載！

マーキング作業で使用頻度の多い数字を効率的に入力できるテンキーを搭載。
作業効率が大幅にアップします。

印刷物全体の長さ補正が可能！

実際の印刷長さと設定した長さに差がある場合、その差を補正値として入力することで、印刷物全体の長さを補正して印刷することができます。補正値は0.1mm単位で調整可能です。

レタツインだからできる豊富なマーキング！

レタツインなら細径・太径のチューブ、テープに印字可能！！
テープやスイッチラベルはもちろん、光ケーブルなどに使われる内径φ1.5mmの細径塩ビチューブからカテゴリー6ケーブルなどに使われる内径φ8.0mmの太径塩ビチューブ、内径φ2.0mm～φ6.4mmの熱収縮チューブ、差し込み式端子台に適したグリップチューブ、テープなどに印字できます。

●使いやすい純正ドラム式丸チューブ（内径φ2.5～8.0mm）
●UL224規格適合の純正丸チューブ（内径φ3.2～φ5.2mm）
●市販チューブ（内径φ1.5～φ8.0mm）に印字可能です。
●ずり落ちにくく、動かせる！３本ヒダのグリップチューブ（LM-TU29G・LM-TU37G・LM-TU46G）

３本のヒダでしっかりケーブルを保持！
差込み式端子台のケーブルマーキングに便利です。
内部に施した３本のヒダが電線を保持するので、ずり落ちないのに位置調整も容易でキレイに整列、見やすい表示が可能です。
こちらよりグリップチューブの動画を閲覧できます。

５㎜・９㎜・１２㎜幅テープで端子台用テープ・スイッチラベルが作成できます。
また、印字しながら送り量を検出し、ピッチ長を補正する
フィードバック機構を搭載で従来機種(LM-390)と比べピッチ精度が200％以上アップしました。

楽に切れる、はがせるハーフカットの設定が可能です。
（チューブ・テープ）（一部のチューブではハーフカット不可）

動画

仕様

商品名		LM-500F3
品番		LM90235
JANコード		4902870882150
希望小売価格		¥93,000(税込¥102,300)
入力方式		英数入力／ローマ字入力／かなめくり方式／かな入力
最大入力文字数		最大5,000文字（999ブロック)
漢字変換		文節漢字変換／単漢字変換／JISコード入力
辞書機能		約50,000語
文字種類		JIS第1水準・第2水準、その他JIS準拠（かな、カナ、英数字等）オリジナル記号（電設記号、単位、丸囲英数字）
書体		マックスオリジナル書体(標準書体・太字書体・明快書体・正方形書体)　「ゼロ」と「ゼロスラッシュ」が選択可能
文字サイズ（高さ）		1.3／2／3／4／6mm、英数字（一部の記号）のみ2.4mmも選択可
印字方式		熱転写方式（300dpi）
印字速度		40mm／秒（チューブ作成個数： 52個／分）（内径φ3.2mmチューブ 20mmピッチ、7文字印字の場合）
最大印字長さ		1部印刷時：チューブ100m、テープ5m 部数印刷時：チューブ100m、テープ7m
表示部		バックライト付グラフィックLCD（64×160dotモノクロ）
使用可能印字物※1	チューブ	グリップチューブ：LM-TU29G・LM-TU37G・LM-TU46G 純正チューブ：内径φ3.2〜φ5.2mm 純正ドラム式チューブ：内径φ2.5〜φ8.0mm 市販チューブ：内径φ1.5〜φ8.0mm 市販熱収縮チューブ：内径φ2.0〜φ6.4mm
使用可能印字物※1	テープ	専用テープカセット（5／9／12mm幅）
チューブ切断方法		ハーフカット：自動／フルカット：手動
本体メモリ（内部）		最大50ファイル、5,000文字／ファイル
外部メモリ		USBメモリ（セキュリティ機能のあるタイプは使用できません。）
インターフェース		USB(A)
使用環境		温度：5〜35℃（5〜15℃はチューブウォーマー使用時）　湿度：20〜80％（結露なきこと）
電源		専用ACアダプタ(DC12V)または eneloopスタンダード（単3形×4本）　50/60Hz
消費電力		30W以下
サイズ		H94×W295×D293 (mm)
質量		約2.3kg（ACアダプタ、消耗品、付属品除く）
付属品		インクリボン（LM-IR500B）、ACアダプタ、電源コード、細径チューブ用アタッチメント、リングアタッチメント、取扱説明書、キャリングケース

※1 ：使用印字物のうち、市販品をお使いになる場合は印字適正が合わない場合があります。
※Windowsは米国Microsoft Corporationの米国及びその他の国における登録商標です。
※eneloopはパナソニックグループの登録商標です。
※QRコードは株式会社デンソーウェーブの登録商標です。
※GRIPTUBE、LETATWINはマックス株式会社の登録商標です。

ラインアップ

商品名	LM-550W3	LM-500W3	LM-500F3
品番	LM90237	LM90236	LM90235
JANコード	4902870882174	4902870882167	4902870882150
希望小売価格	¥168,000(税込¥184,800)	¥133,000(税込¥146,300)	¥93,000(税込¥102,300)
印字方式	熱転写方式（300dpi）	熱転写方式（300dpi）	熱転写方式（300dpi）
印字速度	40mm／秒（チューブ作成個数：52個／分）	40mm／秒（チューブ作成個数：52個／分）	40mm／秒（チューブ作成個数：52個／分）
使用可能印字物	チューブ・テープ・記名版・デバイスラベル	チューブ・テープ	チューブ・テープ
チューブサイズ	内径φ1.5～φ8.0mm	内径φ1.5～φ8.0mm	内径φ1.5～φ8.0mm
レタツインPCエディタ	〇	〇	×
チューブウォーマー	〇	〇	×
電源	専用ACアダプタまたは eneloopスタンダード（単3形×4本）	専用ACアダプタまたは eneloopスタンダード（単3形×4本）	専用ACアダプタまたは eneloopスタンダード（単3形×4本）
サイズ	H94×W295×D293mm	H94×W295×D293mm	H94×W295×D293mm
質量	約2.4kg（ACアダプタ、消耗品、付属品除く）	約2.4kg（ACアダプタ、消耗品、付属品除く）	約2.3kg（ACアダプタ、消耗品、付属品除く）
