水物・漬物用
水物用
水物用
HR-AV3/P
ラインアップ
-
HR-AV3/P -
HR-AV2/TS
特長
“水もの”袋包装が一回の結束で可能になりました。
新開発の「プラステープル」（並列状の凸凹の2パーツで一対のプラスチック製ステープル）が『エアパックナー』本体の中で一度分離し、新しく搭載された圧入結束方式の採用によって、結束部分で凸凹それぞれのクリップが結合して、収束した袋口をしっかりとめます。
水濡れ・サビに強い堅牢機（1年間保証付）
主要部品にステンレスを使用した高耐久機。長年タフに働きます。
- ※1年間保証は、使い方により保証できかねる場合があります。取扱説明書・保証書をご確認ください。
従来のエアパックナーシリーズで好評の作業性は変わりません
袋を挿入し、軽く手前に引くだけで結束が行えます。
袋のサイズも袋口が100～240mm巾（袋厚さ：50ミクロン）に対応
包装のバリエーションが広がります。

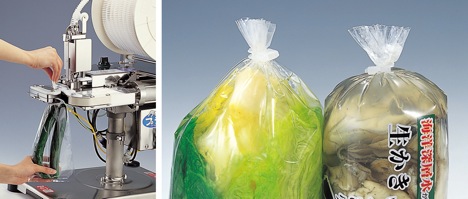

結束イメージと包装例
注意！
エアパックナーには必ず1馬力以上の作業量・速度に応じたエアコンプレッサをご使用ください。
- ※エアコンプレッサの持つ能力以上の作業を行うと、クリンチ不良やステープルづまりを起こす可能性があります。
- ※作業速度はエアコンプレッサの馬力と使用圧力によって異なります。
エアコンプレッサと作業量
当社1馬力エアコンプレッサの場合の1分間の作業量(目安)
(ただし、エアコンプレッサ1台につき本機1台使用)
| 商品名 | HR-AVIII/P | HR-AVII/TS | ||
|---|---|---|---|---|
| 使用空気圧力 | 0.5MPa | 0.6MPa | 0.5MPa | 0.6MPa |
| 袋の切断をする | 24回 | 21回 | 31回 | 25回 |
| 袋の切断をしない | 25回 | 25回 | 33回 | 30回 |
標準コンプレッサとエアパックナー使用可能台数(目安)
| コンプレッサ 馬力 | 算定吐出量設定 | HR-AVIII/P | HR-AVII/TS |
|---|---|---|---|
| 1馬力コンプ | 約 95ℓ | 1台 | 1.2台 |
| 2馬力コンプ | 約160ℓ | 2台 | 2.1台 |
| 3馬力コンプ | 約280ℓ | 3台 | 3.7台 |
| 4馬力コンプ | 約380ℓ | 4台 | 5 台 |
- ※上記使用可能台数は、以下の条件での数値です。
- 1設定圧:0.6MPa/cm2
- 2結束回数:20回/分
- 3袋切断用カッタ使用
- ※使用コンプレッサの実吐出量はメーカー、機種により異なりますので、目安として選定してください。
専用消耗品
専用消耗品仕様
| 商品名 | WS514VO-Pボビン |
|---|---|
| 商品品番 | MS99800 |
| JANコード | 4902870 693862 |
| 一巻本数 | 7,000本 |
| 一巻価格 | ￥13,700（税込￥15,070） |
| 一梱包入数 | 4巻 |
| 材質 | ポリカーボネート ボビン材質：ABS |
WS514VO-Pボビン
結束範囲
| 断面積 | 10～24mm2 |
|---|---|
| ポリ袋の厚さ 0.04mm | 袋幅(外寸) 130～300mm |
| ポリ袋の厚さ 0.05mm | 袋幅(外寸) 100～240mm |
| ポリ袋の厚さ 0.06mm | 袋幅(外寸) 80～200mm |
- ※結束範囲は、袋の材質によって異なったり、結束できない場合があります。
- ※袋の材質、袋口の絞り方や機械への袋の入れ方、使用空気圧によって水漏れが発生することがあります。
- ※作業前に必ずテストを行ってからご使用ください。
仕様
| 商品名 | HR-AVIII/P |
|---|---|
| 商品品番 | HR91090 |
| JANコード | 4902870 048068 |
| 高さ(H)×幅(W)×長さ(L) | 620～680×330×490 (mm) (消耗品装填時) |
| 質量 | 23.5kg |
| 使用プラステープル | WS514VO-Pボビン |
| ステープル装填数 | 7,000本 |
| 使用空気圧力 | 0.6～0.7MPa(6～7kgf/cm2) (レギュレータゲージ圧) 標準使用圧力 0.65MPa(6.5kgf/cm2) |
| 使用温度範囲 | 0℃～40℃ |
| 使用ホース | 内径8.5mm |
- ※指定潤滑剤以外は絶対に使用しないでください。
- ※機械の潤滑性を高める潤滑剤を使用するときは、必ず指定パックナーオイルをご使用ください。
- ※プラステープル（514VO-Pボビン・716VO-Pボビン・WS514VO-Pボビン）は、ポリカーボネートのため、パックナーオイル以外の潤滑剤を使用すると割れが発生しますので、パックナーオイル以外の潤滑剤は絶対に使用しないでください。
