水物・漬物用
水物用

HR-AV2/TS

修理対応状況:
修理可能

水物用
タフなクリップで、水もれをシャットアウト!

HR-AV2/TS
標準希望小売価格:
¥480,000(税込み¥528,000)
JANコード:
4902870060602

特長

抜群のシール性

クリップ部分を面でおさえる台形形状ステープルの採用により、従来のステープルに比べ安定した高いシール性を発揮。特に密封性を必要とするロケット包装・巾着包装の水漏れを長時間ガッチリ防止します。

最大2,000本装填

2,000本のステープル (TS712リールの場合)が装填できますから、何度も装填する手間がいりません。1リールで1日の平均使用量を十分まかなえ、作業の能率アップが図れます。
※TS715リールの場合は1,600本のステープルを装填できます。

すぐれた耐久性

主要部品はステンレスを使用しておりますので、サビに強く耐久性は抜群。いつまでもタフに働き続けます。

2段階カット

クリップから袋の切り口までが7mmと15mmの2段階に切り替えられますから、包装スタイルに合わせたお好みのカット長さが得られます。また、袋はクリンチと同時にカットされますから瞬時に仕上がります。

結束イメージと包装例

注意!

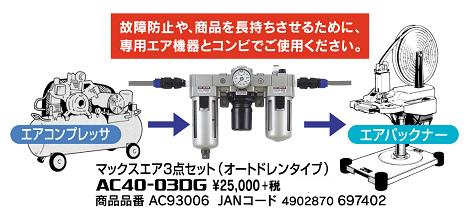

エアパックナーには必ず1馬力以上の作業量・速度に応じたエアコンプレッサをご使用ください。

  • エアコンプレッサの持つ能力以上の作業を行うと、クリンチ不良やステープルづまりを起こす可能性があります。
  • 作業速度はエアコンプレッサの馬力と使用圧力によって異なります。

エアコンプレッサと作業量

当社1馬力エアコンプレッサの場合の1分間の作業量(目安)
(ただし、エアコンプレッサ1台につき本機1台使用)
商品名 HR-AVIII/P HR-AVII/TS
使用空気圧力 0.5MPa 0.6MPa 0.5MPa 0.6MPa
袋の切断をする 24回 21回 31回 25回
袋の切断をしない 25回 25回 33回 30回
標準コンプレッサとエアパックナー使用可能台数(目安)
コンプレッサ 馬力 算定吐出量設定 HR-AVIII/P HR-AVII/TS
1馬力コンプ 約 95ℓ 1台 1.2台
2馬力コンプ 約160ℓ 2台 2.1台
3馬力コンプ 約280ℓ 3台 3.7台
4馬力コンプ 約380ℓ 4台 5 台
  • 上記使用可能台数は、以下の条件での数値です。
    1. 1設定圧:0.6MPa/cm2
    2. 2結束回数:20回/分
    3. 3袋切断用カッタ使用
  • 使用コンプレッサの実吐出量はメーカー、機種により異なりますので、目安として選定してください。

専用消耗品

専用消耗品仕様
商品名 TS712リール TS715リール
商品品番 MS99631 MS99633
JANコード 4902870 060114 4902870 060251
一巻本数 2,000本 1,600本
一巻価格 ¥3,300(税込¥3,630) ¥3,300(税込¥3,630)
一梱包入数 20巻 20巻
材質 アルミニウム 台紙材質:段ボール アルミニウム 台紙材質:段ボール
TS712リール/TS715リール
結束範囲
商品名 TS712リール TS715リール
断面積 10~24mm2 14~28mm2
ポリ袋の厚さ 0.04mm 袋幅(外寸) 130~300mm 袋幅(外寸) 170~350mm
ポリ袋の厚さ 0.05mm 袋幅(外寸) 100~240mm 袋幅(外寸) 140~280mm
ポリ袋の厚さ 0.06mm 袋幅(外寸)  80~200mm 袋幅(外寸) 120~230mm
  • 結束範囲は、袋の材質によって異なったり、結束できない場合があります。
  • 袋の材質、袋口の絞り方や機械への袋の入れ方、使用空気圧によって水漏れが発生することがあります。
  • 作業前に必ずテストを行ってからご使用ください。

仕様

商品名 HR-AVII/TS
商品品番 HR91071
JANコード 4902870 060602
高さ(H)×幅(W)×長さ(L) 670~730×335×495 (mm) (消耗品装填時)
質量 19kg
使用アルミステープル TS712リール ・ TS715リール
ステープル装填数 2,000本(TS712リール) ・ 1,600本(TS715リール)
使用空気圧力 0.5~0.6MPa(5~6kgf/cm2) (レギュレータゲージ圧)
標準使用圧力 0.54MPa(5.5kgf/cm2)
使用温度範囲 0℃~40℃
使用ホース 内径8.5mm
使用オイル エアパックナーオイル
