レーザ墨出器
電子整準シリーズ

LA-S803DGシリーズ

ラインアップ
  • la-s803dg_g9
    LA-S803DG
  • la-s803dg_t_g9
    LA-S803DG-Tセット
  • la-s803dg_d_g9
    LA-S803DG-Dセット
  • la-s803dg_dt_g9
    LA-S803DG-DTセット
la-s803dg_g9
  • la-s803dg_g9

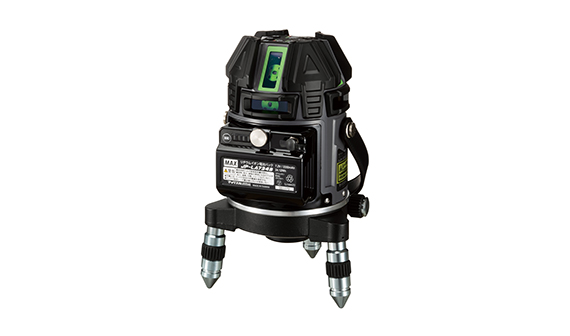

  • la-s803dg_g10
  • la-s803dg_g11

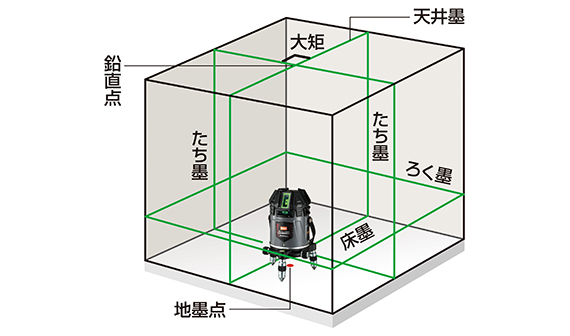

フルライン×電子整準
超高輝度グリーンレーザ6~9W以下クラス2M
リチウム電池タイプ

LA-S803DG
標準希望小売価格:
¥214,000(税込み¥235,400)
JANコード:
4902870049584
la-s803dg_t_g9
  • la-s803dg_t_g9

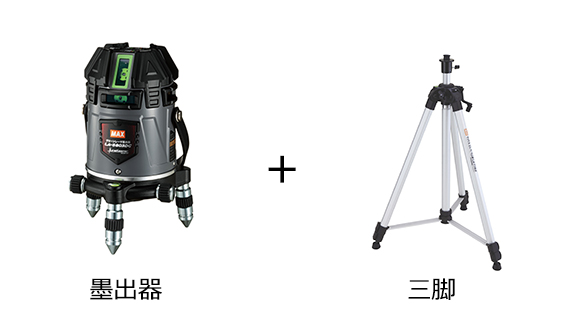

レーザ墨出器と三脚のセット
フルライン×電子整準
超高輝度グリーンレーザ6~9W以下クラス2M
リチウム電池タイプ

LA-S803DG-Tセット
標準希望小売価格:
¥221,700(税込み¥243,870)
JANコード:
4902870080556
la-s803dg_d_g9
  • la-s803dg_d_g9
  • la-s803dg_d_g9

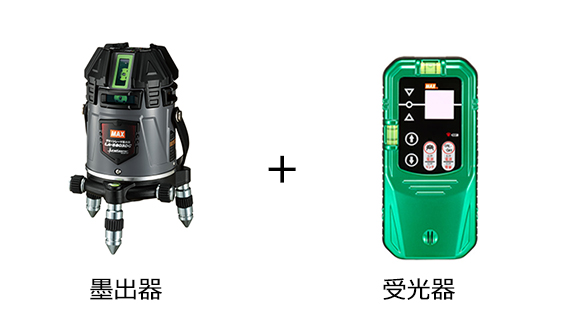

レーザ墨出器とレーザ受光器のセット
フルライン×電子整準
超高輝度グリーンレーザ6~9W以下クラス2M
リチウム電池タイプ

LA-S803DG-Dセット
標準希望小売価格:
¥250,800(税込み¥275,880)
JANコード:
4902870080570
la-s803dg_dt_g9
  • la-s803dg_dt_g9

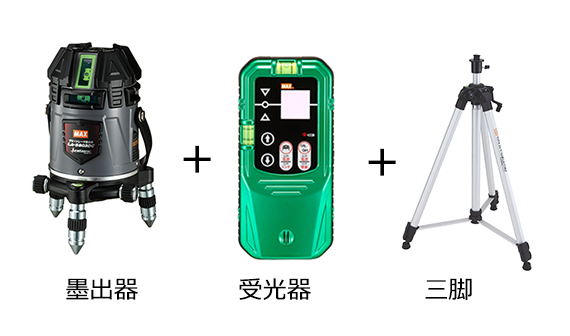

レーザ墨出器、レーザ受光器、三脚のセット
フルライン×電子整準
超高輝度グリーンレーザ6~9W以下クラス2M
リチウム電池タイプ

LA-S803DG-DTセット
標準希望小売価格:
¥256,600(税込み¥282,260)
JANコード:
4902870080587

特長

ダイレクトグリーン

ダイレクトグリーンレーザダイオードを採用。低高温環境時でも性能・出力が安定します。赤外線レーザの波長を変換したグリーンに比べ、ギラつきが少なく目に優しいラインに。

グリーンレーザは人の比視感度のピーク波長555nmに近い波長です。赤レーザ635nmに比べ明るくみやすくなります。

レーザグラフ
こんな場面で便利
  • 蛍光灯の下・開口が多い現場
  • 屋外(基礎・土台敷き・丁張り・大引き)
  • 濃茶色や黒色などのドア・窓枠材のタチ
  • 明り取りや陽射しが入る窓が必ずある階段周り
  • 吹き抜けなどの幕板レベル出し
  • 陽が射す高層ビル・マンション(日中作業)

広い現場や窓際など明るい現場でも墨付けしやすい

レーザライン

選べる明るさ3モード

こんな場面で便利
  • ラインを細くしたい
  • 電池を長持ちさせたい
  • ラインがギラついて目が痛い
  • ラインが太くぼやけて見える
選べる明るさ3モード
作業シーンに合わせてモード切替

電子整準 人気の秘密

1.振動に強い!

振り子の原理を利用しているジンバルタイプに比べ、電子整準タイプは、レーザユニットが本体に固定されているため、振動を受けにくく、安定したライン照射が可能です。

電子整準とジンバルの違い
電子整準タイプ
電子整準タイプ

2面に取り付けられた傾斜センサーで傾きを検知し、2つのモータで制御します。

ジンバルタイプ
ジンバルタイプ

振り子の原理を利用し振り子の自重と重力で鉛直を保ちます。(磁気ブレーキで振動を制御)

振動を加えた時のラインの比較 ※イメージです
電子整準レーザ
電子整準レーザ
ラインが安定
ジンバルレーザ
ジンバルレーザ
ラインが揺れている

2.揺れに強い!

こんな場面で便利!
  • 合板やコンパネの上に墨出器設置
  • 免震のビル・マンション
  • 3階戸建て
  • 幹線道路沿い
  • リフォーム
ラインが揺れる!揺れが収まるのを待って打つ。揺れ幅を見て真ん中に打つ
こんな場面に効果的
  • 施工中の高層ビル・マンション、3階建ての戸建て住宅では絶えず揺れてしまう・・・

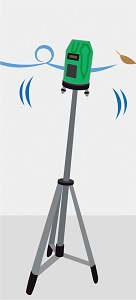

  • 軽天作業で三脚を高く上げて使用すると風にあおられて揺れてしまう・・・
  • 微調整ダイヤルを動かすとラインが揺れて合わせづらい・・・
こんな場面に効果的シーン①
こんな場面に効果的シーン②
こんな場面に効果的シーン③

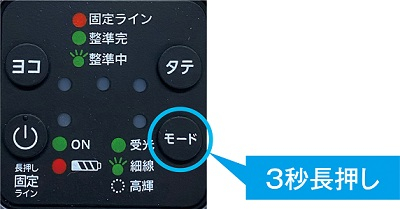

それでもとまらない時は制振モード

微振動が絶えず発生している作業現場でこのモードを使用すると、標準モードに比べ小さな振動には反応しなくなり、振動に再整準することが少なくなります。

制振モード 3秒長押し

※制振モードは、センサーの感度を下げることで再整準しにくくします。ゆっくりとした揺れや傾きなど状況によってはマーキング精度に影響が生じることがあります。

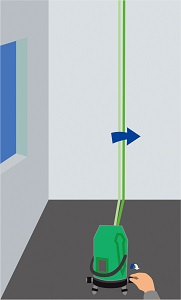

3.固定モードでラインの斜め照射もできる!

  • ライン固定モードにすると、制御モータがロックされ、本体を傾けてもラインを照射することができます
  • さらにボタンを操作で固定したラインの傾きを微調整できます。(±3°)

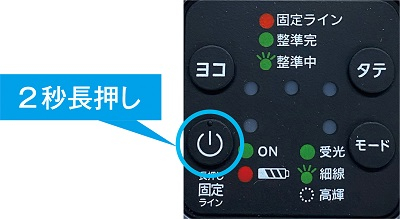

ライン固定モード 2秒長押し
こんな場面で便利!
  • 階段の手すり取付や傾斜天井などに便利!

使いやすい便利な機能

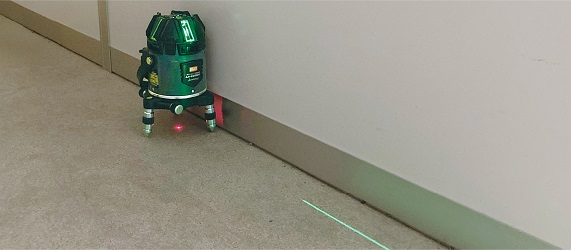

壁際作業も57mmまで寄れる。110mm幅の基礎にも設置可能。

壁際作業も57mmまで寄れる
マンション現場の端の間仕切りでも使える!

メモリ機能

電源OFF時のライン本数・モードを記憶。電源ON時は前回電源OFF時の状態で照射します。

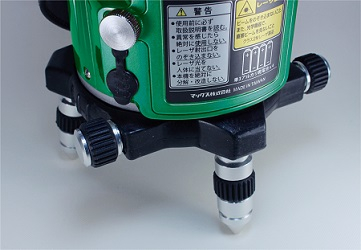

360°回転可能 両側微調整ダイヤルで作業効率UP!

両側微調整来やる
細い回転荷重でイメージした感覚のままにスムーズな回転。

仕様

寸法
(高さ×幅)
210mm×144mm(微調整ダイヤル含む)
質量 1.5kg(リチウムイオン電池パック含む)
動作温度 -10~50℃(結露のないこと)
防塵・防滴性 IP54相当
電源 リチウムイオン電池パック(JP-LA734B)、AC100V(専用ACアダプタ)、
電池Box(別売品)使用での単3ニッケル水素充電池5本、または単3アルカリ乾電池5本
全ライン
連続使用時間 ※1
高輝度 約7時間
受光 約11時間
細線(省エネ) 約13時間
電池残量警告 電源LEDアカ点灯、同時に「ピー、ピー」ブザー音 ※2
付属品 取扱説明書、レーザメガネ、リチウムイオン電池(JP-LA734B)、
ACアダプタ、キャリングケース、キャリングベルト、Lターゲット、足ゴム
投射光光源 可視光半導体レーザ
波長 ライン波長 520nm
地墨ポイント波長 650nm
出力(垂直・水平ライン) 6~9mW(クラス2M)
自動補正範囲 ±3° ※自動補正範囲外の場合は、レーザ光が点滅し、ブザー音でお知らせします。
水平ライン指示精度 ±1.0mm / 10m
垂直ライン指示精度 ±1.0mm / 10m
鉛直点指示精度 ±1.0mm / 5m
大矩指示精度 90°±0.01°
制動方式 電子整準
垂直ライン射出角 約130° / ライン
水平ライン射出角 約120° / ライン
ライン幅 2.5mm以下 / 5m
使用距離 10m(受光器LA-D5GNV使用時25m)
パルス発光性能 デューティー比 約35%(受光器モード)
周波数 5kHz(受光器モード)
  • ※1 連続使用時間は使用状況・環境により変化することがあります。
  • ※2 電池残量が少なくなると電源LEDがミドリ点灯からアカ点灯に変わり、「ピー、ピー」とブザー音が鳴ります。電源LEDがアカ点灯に変わったら早めに交換してください。

ラインアップ

セット内容 墨出器(LA-S803DG) 墨出器(LA-S803DG)+三脚(LA-T183) 墨出器(LA-S803DG)+受光器(LA-D5GNV) 墨出器(LA-S803DG)+受光器(LA-D5GNV)+三脚(LA-T183)
商品名 LA-S803DG LA-S803DG-Tセット LA-S803DG-Dセット LA-S803DG-DTセット
商品品番 LZ90095 XB92807 XB92808 XB92809
JANコード 4902870 049584 4902870 080556 4902870 080570 4902870 080587
標準小売希望価格 ¥214,000
(税込み¥235,400)
¥221,700
(税込み¥243,870)
¥250,800
(税込み¥275,880)
¥256,600
(税込み¥282,260)

オプション

付属品

リチウムイオンバッテリ(JP-LA734B)

部品品番: LZ70067

標準小売希望価格: ¥12,650(税込み¥13,915)

リチウムイオンバッテリ

ACアダプタ

部品品番: LZ11073

標準小売希望価格: ¥2,760(税込み¥3,036)

ACアダプタ

キャリングケース

部品品番: LZ11072

標準小売希望価格: ¥11,500(税込み¥12,650)

キャリングケース

別売品

電池ボックス

部品品番: LZ11074

標準小売希望価格: ¥4,030(税込み¥4,433)
