レーザ墨出器
ジンバルシリーズ
ジンバルシリーズ

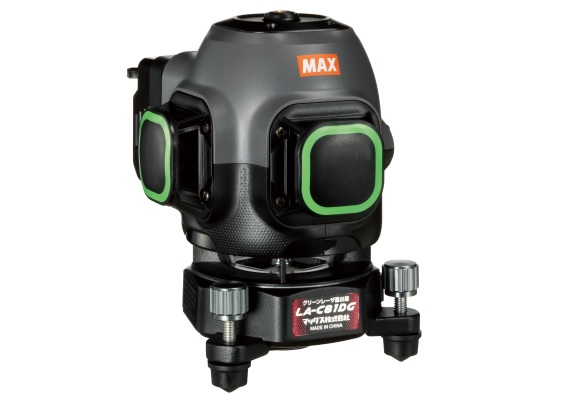

LA-C81DGシリーズ
ラインアップ
-
LA-C81DG -
LA-C81DG-DTセット -
LA-C81DG-Dセット -
LA-C81DG-Tセット
特長
ダイレクトグリーン
ダイレクトグリーンレーザダイオードを採用。低高温環境時でも性能・出力が安定します。赤外線レーザの波長を変換したグリーンに比べ、ギラつきが少なく目に優しいラインに。
グリーンレーザは人の比視感度のピーク波長555nmに近い波長です。赤レーザ635nmに比べ明るくみやすくなります。
こんな場面で便利
- 蛍光灯の下・開口が多い現場
- 屋外(基礎・土台敷き・丁張り・大引き)
- 濃茶色や黒色などのドア・窓枠材のタチ
- 明り取りや陽射しが入る窓が必ずある階段周り
- 吹き抜けなどの幕板レベル出し
- 陽が射す高層ビル・マンション(日中作業)
広い現場や窓際など明るい現場でも墨付けしやすい
LA-C81DGの特徴！
１.壁際9mmに墨出しができる

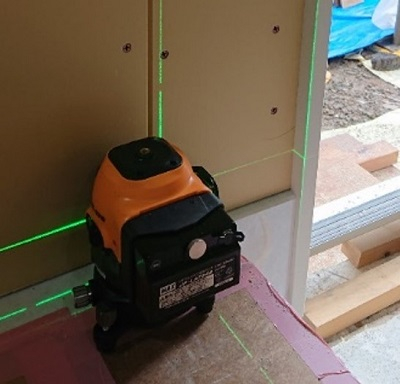

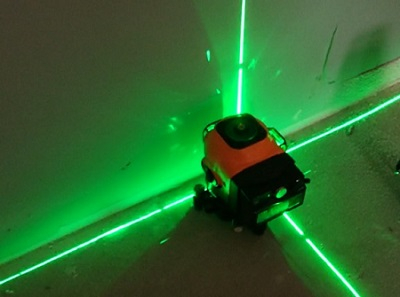

写真①のように壁際9mmから墨出しが可能です。そうすることで写真②のようにドア枠のチリ（段差）のたちも確認が可能になります。
※写真は開発中の試作機になるため、実際の商品とは異なります。
２.高い位置のレベル出しが可能！

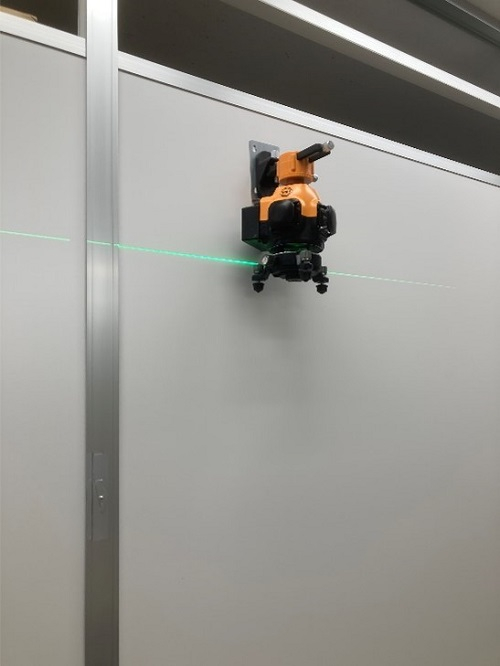

付属品の『マグネット壁掛け』を使用すると・・・
このように機械本体を壁に取り付けて天井等の高所のレベル出しが可能となります。
※写真は開発中の試作機になるため、実際の商品とは異なります。
３.低位置にライン照射が可能！
床から50mmの高さにライン照射が可能です。
４.その他機能！
- ライン固定モード：階段等傾斜ラインの墨出しに便利です！
- ライン明るさ切替１０段階:暗い場所でぎらつきにくく、適切な明るさ設定が可能です！
- 受光器対応：受光モードを搭載しています！
動画
仕様
| 寸法(高さ×幅) | (H)150mm×(W)120mm | |||
|---|---|---|---|---|
| 質量 | 0.9kg(リチウムイオン電池パック含む) | |||
| 動作温度 | -10～50℃(結露のないこと) | |||
| 防塵・防滴性 | IP54相当 | |||
| 電源 | リチウムイオン電池パック（JP-LA734B）、AC100V（専用ACアダプタ）、 電池Box（別売品）１使用での単3ニッケル水素充電池5本、または単3アルカリ乾電池5本 |
|||
| 全ライン 連続使用時間 ※1 |
リチウムイオン電池パック(JP-LA734B) 使用時 | |||
| 明るさ最大(高輝度モード) | 約6時間 | |||
| 明るさ最小 | 約30時間 | |||
| 電池残量警告 | 照射ライン点滅 ※2 | |||
| 付属品 | 取扱説明書、リチウムイオン電池パック（JP-LA734B）、ACアダプタ、マグネット壁掛け 固定プレート、キャリングケース、キャリングベルト、キャリングベルト |
|||
| 投射光光源 | 可視光半導体レーザ | |||
| 波長 | 520nm | |||
| 出力 | 1.5～3mW(クラス2M) | |||
| 自動補正範囲 | ±3° ※自動補正範囲外の場合は、レーザ光が点滅し、ブザー音でお知らせします。 | |||
| 垂直ライン指示精度 | ±1.0mm / 5m | |||
| 水平ライン指示精度 | ±1.0mm / 5m | |||
| 鉛直点指示精度 | ±1.0mm / 5m | |||
| 大矩指示精度 | 90° ±0.01° | |||
| 制動方式 | マグネットダンパー方式(ジンバル式) | |||

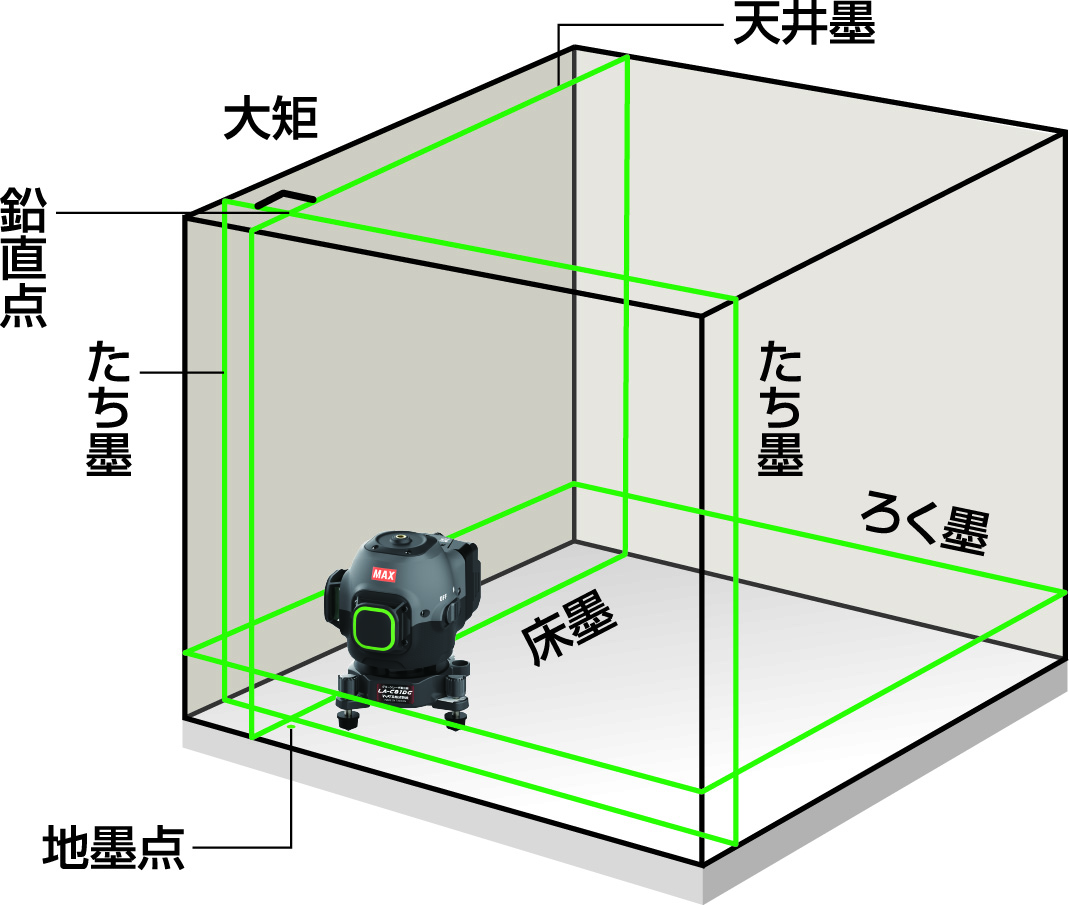

| 垂直ライン射出角 | 360° | |||
| 水平ライン射出角 | 360° | |||
| ライン幅 | 2.5mm以下 / 5m | |||
| 使用距離 | 10m(受光器LA-D5GNV使用時25ｍ) | |||
| パルス発光性能 | デューティー比 | 約50%(受光器モード) | ||
| 周波数 | 10kHz(受光器モード) | |||
- ※1 連続使用時間は使用状況・環境により変化することがあります。
- ※2 電池残量が少なくなると照射ラインが点滅に変わります。照射ラインが点滅に変わったら早めに電池パックを充電してください。
ラインアップ

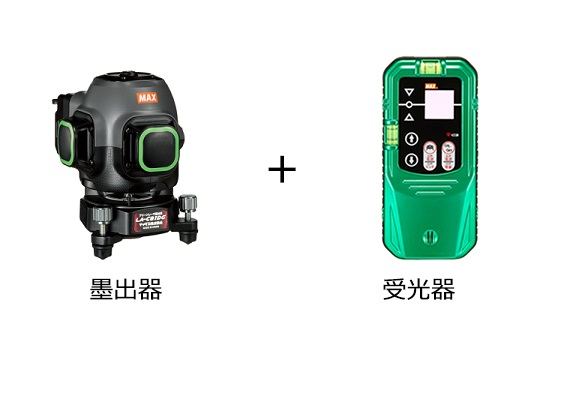

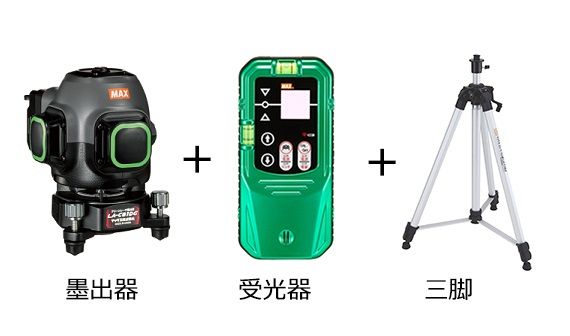

| セット内容 | 墨出器（LA-C81DG） | 墨出器（LA-C81DG）＋三脚(LA-T183) | 墨出器（LA-C81DG）＋受光器(LA-D5GNV) | 墨出器（LA-C81DG）＋受光器(LA-D5GNV)＋三脚(LA-T183) |
|---|---|---|---|---|
| 商品名 | LA-C81DG | LA-C81DG-Tセット | LA-C81DG-Dセット | LA-C81DG-DTセット |
| 商品品番 | LZ90087 | XB92804 | XB92805 | XB92806 |
| JANコード | 4902870 852610 | 4902870 080358 | 4902870 080389 | 4902870 080464 |
| 標準小売希望価格 | ￥60,000 （税込み￥66,000） |
￥67,700 （税込み￥74,470） |
￥96,800 （税込み￥106,480） |
￥102,600 （税込み￥112,860） |
オプション
付属品

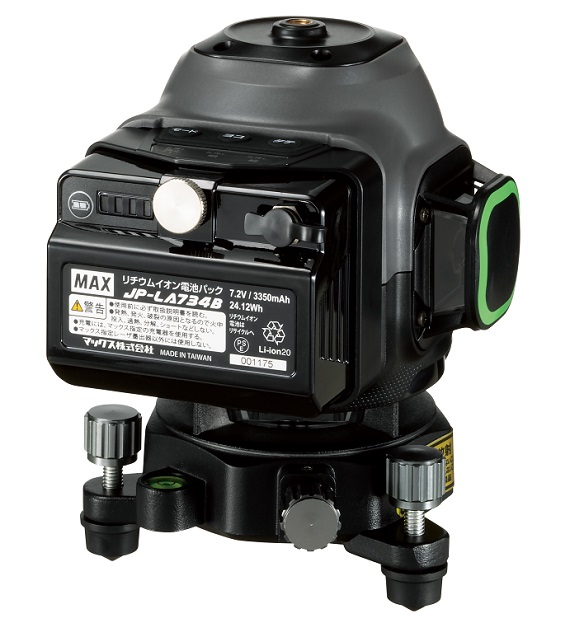

リチウムイオンバッテリ(JP-LA734B)
部品品番: LZ70067
標準小売希望価格: ￥12,650（税込み￥13,915）
ACアダプタ
部品品番: LZ11073
標準小売希望価格: ￥2,760（税込み￥3,036）

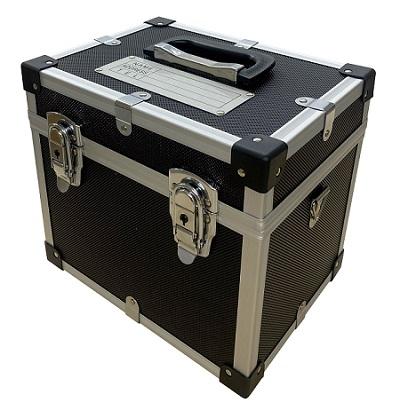

キャリングケース
部品品番: LZ11089
標準小売希望価格: ￥9,780（税込み￥10,758）

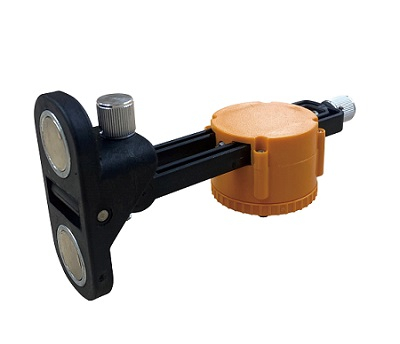

マグネット壁掛け
部品品番: LZ11090
標準小売希望価格: ￥2,000（税込み￥2,200）

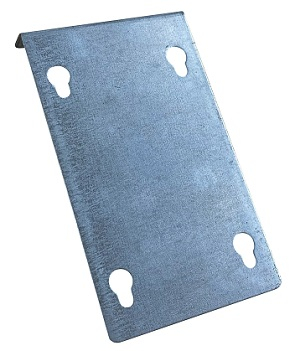

固定プレート
部品品番: LZ11091
標準小売希望価格: ￥500（税込み￥550）
別売品

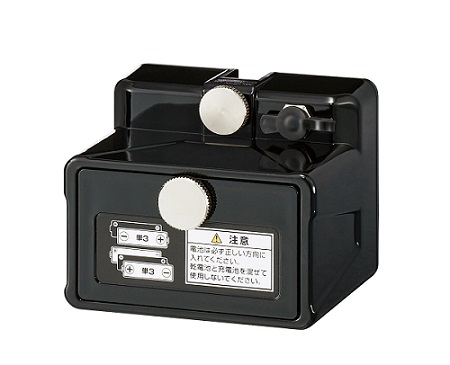

電池ボックス
部品品番: LZ11074
標準小売希望価格: ￥4,030（税込み￥4,433）
