レーザ墨出器
ジンバルシリーズ

LA-502DGシリーズ

ラインアップ
  • la-502dg_g9
    LA-502DG
  • la-502dg-t_g9
    LA-502DG-Tセット
  • la-502dg-d_g9
    LA-502DG-Dセット
  • la-502dg-dt_g9
    LA-502DG-DTセット
la-502dg_g9
  • la-502dg_g9

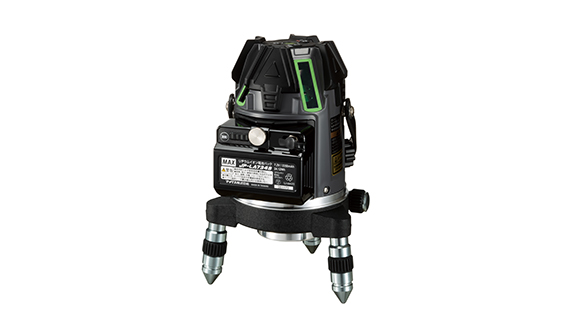

  • la-502dg_g10

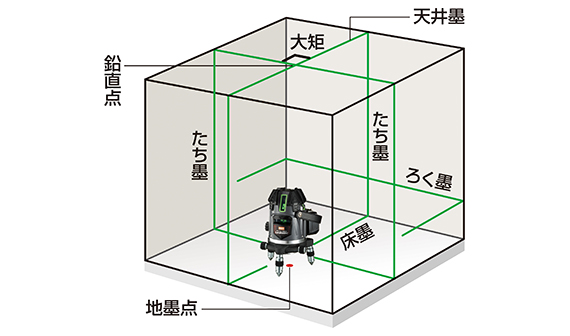

  • la-502dg_g11

矩十字×ジンバル
超高輝度グリーンレーザ6~9W以下クラス2M
リチウム電池タイプ

LA-502DG
標準希望小売価格:
¥105,000(税込み¥115,500)
JANコード:
4902870049409
la-502dg-t_g9
  • la-502dg-t_g9

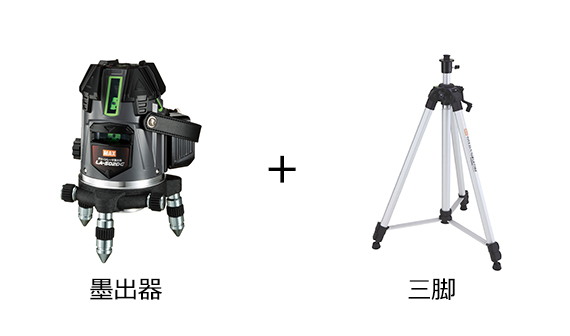

レーザ墨出器と三脚のセット
矩十字×ジンバル
超高輝度グリーンレーザ6~9W以下クラス2M
リチウム電池タイプ

LA-502DG-Tセット
標準希望小売価格:
¥112,700(税込み¥123,970)
JANコード:
4902870080099
la-502dg-d_g9
  • la-502dg-d_g9

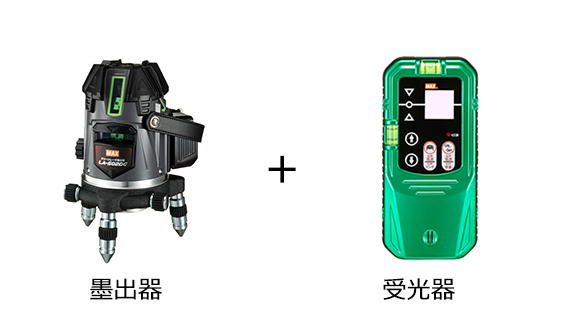

レーザ墨出器とレーザ受光器のセット
矩十字×ジンバル
超高輝度グリーンレーザ6~9W以下クラス2M
リチウム電池タイプ

LA-502DG-Dセット
標準希望小売価格:
¥141,800(税込み¥155,980)
JANコード:
4902870080136
la-502dg-dt_g9
  • la-502dg-dt_g9

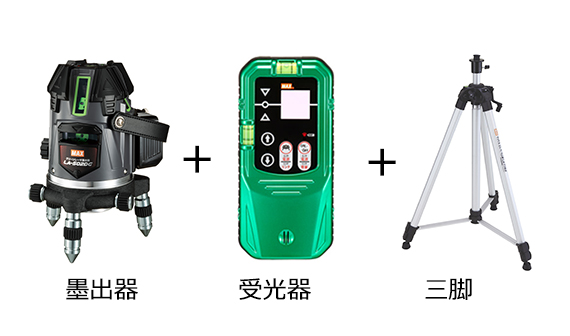

レーザ墨出器、レーザ受光器、三脚のセット
矩十字×ジンバル
超高輝度グリーンレーザ6~9W以下クラス2M
リチウム電池タイプ

LA-502DG-DTセット
標準希望小売価格:
¥147,600(税込み¥162,360)
JANコード:
4902870080242

特長

電池長持ちで長時間の連続照射可能

リチウムイオン電池
本体背面

ダイレクトグリーン

ダイレクトグリーンレーザダイオードを採用。低高温環境時でも性能・出力が安定します。赤外線レーザの波長を変換したグリーンに比べ、ギラつきが少なく目に優しいラインに。

グリーンレーザは人の比視感度のピーク波長555nmに近い波長です。赤レーザ635nmに比べ明るくみやすくなります。

レーザグラフ
こんな場面で便利
  • 蛍光灯の下・開口が多い現場
  • 屋外(基礎・土台敷き・丁張り・大引き)
  • 濃茶色や黒色などのドア・窓枠材のタチ
  • 明かり取りや陽差しが入る窓が必ずある階段周り
  • 吹き抜けなどの幕板レベル出し
  • 陽が射す高層ビル・マンション(日中作業)

広い現場や窓際など明るい現場でも墨付けしやすい

レーザライン

選べる明るさ3モード

こんな場面で便利
  • ラインを細くしたい
  • 電池を長持ちさせたい
  • ラインがギラついて目が痛い
  • ラインが太くぼやけて見える
選べる明るさ3モード
作業シーンに合わせてモード切替

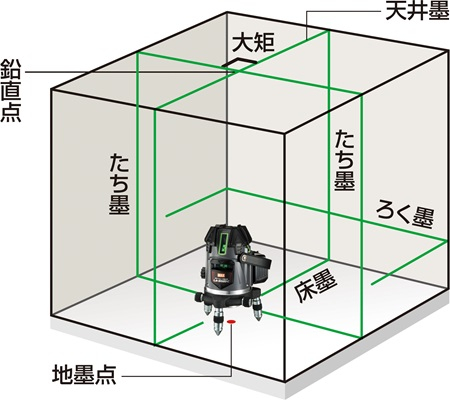

使い勝手のいい矩十字

矩十字

固定モードでラインの斜め照射もできる!

  • ライン固定モードにすると、制御モータがロックされ、本体を傾けてもラインを照射することができます
  • さらにボタンを操作で固定したラインの傾きを微調整できます。(±3°)
ライン固定モード 2秒長押し

仕様

寸法
(高さ×幅)
205mm×144mm(微調整ダイヤル含む)
質量 1.3kg(リチウムイオン電池パック含む)
動作温度 -10~50℃(結露のないこと)
防塵・防滴性 IP54相当
電源 リチウムイオン電池パック(JP-LA734B)、AC100V(専用ACアダプタ)、
電池Box(別売品)使用での単3ニッケル水素充電池5本、または単3アルカリ乾電池5本
全ライン
連続使用時間 ※1
高輝度 約10時間
受光 約15時間
細線(省エネ) 約18時間
電池残量警告 電源LEDアカ点灯、同時に「ピー、ピー」ブザー音 ※2
付属品 取扱説明書、レーザメガネ、リチウムイオン電池(JP-LA734B)、
ACアダプタ、キャリングケース、キャリングベルト、Lターゲット
投射光光源 可視光半導体レーザ
波長 ライン波長 520nm
地墨ポイント波長 650nm
出力(垂直・水平ライン) 6~9mW(クラス2M)
自動補正範囲 ±3° ※自動補正範囲外の場合は、レーザ光が点滅し、ブザー音でお知らせします。
水平ライン指示精度 ±1.0mm / 10m
垂直ライン指示精度 ±1.0mm / 10m
鉛直点指示精度 ±1.0mm / 5m
大矩指示精度 90°±0.01°
制動方式 マグネットダンバー式(ジンバル式)
垂直ライン射出角 約130° / ライン
水平ライン射出角 約120° / ライン
ライン幅 2.5mm以下 / 5m
使用距離 10m(受光器LA-D5GNV使用時25m)
パルス発光性能 デューティー比 約35%(受光器モード)
周波数 5kHz(受光器モード)
  • ※1 連続使用時間は使用状況・環境により変化することがあります。
  • ※2 電池残量が少なくなると電源LEDがミドリ点灯からアカ点灯に変わり、「ピー、ピー」とブザー音が鳴ります。電源LEDがアカ点灯に変わったら早めに交換してください。

ラインアップ

セット内容 墨出器(LA-502DG) 墨出器(LA-502DG)+三脚(LA-T183) 墨出器(LA-502DG)+受光器(LA-D5GNV) 墨出器(LA-502DG)+受光器(LA-D5GNV)+三脚(LA-T183)
商品名 LA-502DG LA-502DG-Tセット LA-502DG-Dセット LA-502DG-DT
商品品番 LZ90083 XB92801 XB92802 XB92803
JANコード 4902870 049409 4902870 080099 4902870 080136 4902870 080242
標準小売希望価格 ¥105,000
(税込み¥115,500)
¥112,700
(税込み¥123,970)
¥141,800
(税込み¥155,980)
¥147,600
(税込み¥162,360)

オプション

付属品

リチウムイオンバッテリ(JP-LA734B)

部品品番: LZ70067

標準小売希望価格: ¥12,650(税込み¥13,915)

リチウムイオンバッテリ

ACアダプタ

部品品番: LZ11073

標準小売希望価格: ¥2,760(税込み¥3,036)

ACアダプタ

キャリングケース

部品品番: LZ11089

標準小売希望価格: ¥9,780(税込み¥10,758)

キャリングケース

別売品

電池ボックス

部品品番: LZ11074

標準小売希望価格: ¥4,030(税込み¥4,433)
