電子整準グリーンレーザ墨出器LA-S802DG 大好評の明るさそのままに
使用時間が11時間に（細線モード）
フルライン×電子整準様々な場面でおすすめです！

LA-S802DG

標準希望小売価格：: ￥276,000（税込み￥303,600）

JANコード：: 4902870840310

用途・機能アイコン一覧

特長

明るさキーーープ、　使用時間伸び―ーーｯ！

11時間

細線モードで11.6時間照射 — 好評のラインの明るさを確保しつつ細線モードなら11時間連続で使用可能！
電池交換などで墨出し作業を邪魔しません。丸一日、墨出し作業を助けます！

使う場所を選ばない

フルライン照射で、本体向きを変える手間なく使用可能！
電子整準なら揺れる現場でも安定したラインを照射！　様々な現場でご使用いただけます。

昼間でも見やすいライン

見やすいダイレクトグリーン

その他

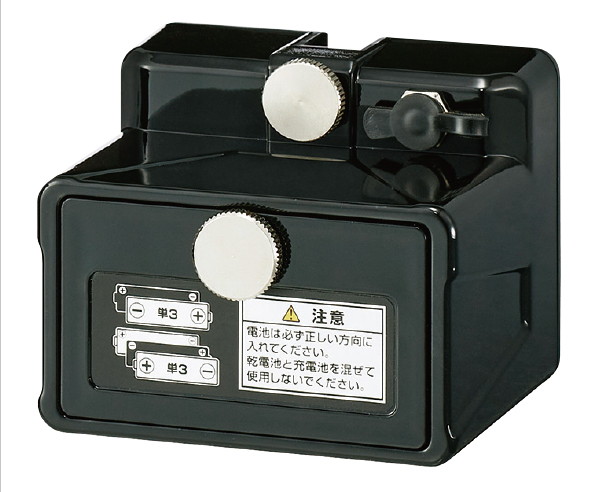

1オプションの電池Ｂｏｘで、乾電池での使用も可能
2壁際作業も57mmまで寄れる。110mm幅の基礎にも設置可能。マンション現場の端の間仕切りでも使える！
3追尾台LA-NV1とのリンク可能（受光器はLA-D5GNV）
4高輝度・受光・細線モードの明るさ３段階切替
5スムーズに360°回転両側微調整ダイヤル

動画

電子整準グリーンレーザ墨出器 LA-S802DG【マックス公式】

【便利！】レーザ墨出器と自動追尾台で自動墨出しが可能に

仕様

商品品番		LZ90079
JANコード		4902870 840310
寸法 (高さ×幅)		210mm×140mm(微調整ダイヤル含む)
質量		1.4kg(リチウムイオン電池パック含む)
動作温度		-10～50℃(結露のないこと)
防塵・防滴性		IP54相当

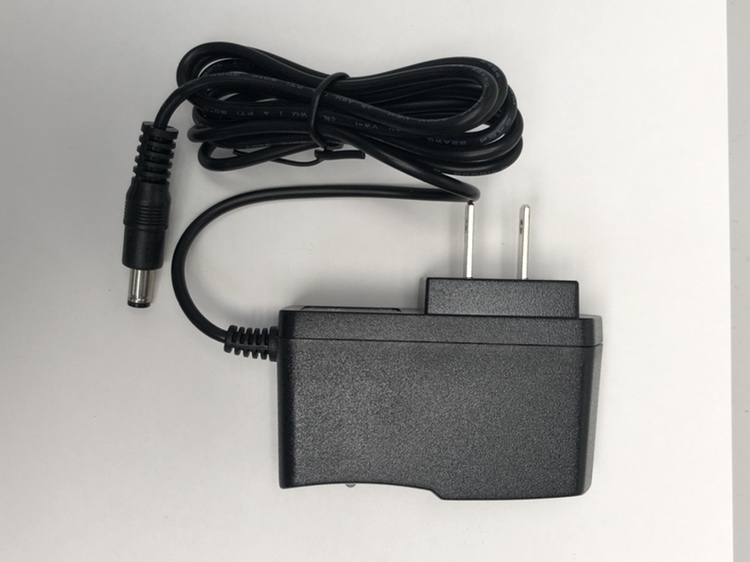

電源		リチウムイオン電池パック（JP-LA734B）、AC100V（専用ＡＣアダプタ）、電池BOX（別売品）使用での単3ニッケル水素充電池5本、単3アルカリ乾電池5本
全ライン連続使用時間※		リチウムイオン電池パック(JP-LA734B）	単3ニッケル水素充電池	単3アルカリ乾電池
	高輝度	約4.6時間	約1.5時間	約8分
	受光	約8.3時間	約3.0時間	約40分
	細線(省エネ)	約11.6時間	約6時間	約1時間
電池残量警告		電源LEDアカ点灯、同時に「ピー、ピー」ブザー音　※
付属品		取扱説明書、保護メガネ（グリーン）、リチウムイオン電池（JP-LA734B）、 ACアダプタ、キャリングケース、キャリングベルト、Lターゲット、足ゴム
投射光光源		可視光半導体レーザ
波長		ライン波長　515nm	地墨ポイント波長　650nm
出力		垂直・水平ライン：　6～9mW <クラス2M>
自動補正範囲		±3°　※自動補正範囲外の場合は、レーザ光が点滅し、ブザー音でお知らせします。
水平ライン指示精度		±1.0mm　/　10m
垂直ライン指示精度		±1.0mm　/　10m
鉛直点指示精度		±1.0mm　/　5m
大矩指示精度		90°±0.01°
制動方式		電子整準
垂直ライン射出角		約130°　/　ライン
水平ライン射出角		約110°　/　ライン　（360°全周）
ライン幅		2.5mm以下　/　5m
使用距離		15m(受光器LA-D5GNV使用時25ｍ)
パルス発光性能	デューティー比	約35%(受光器モード)
パルス発光性能	周波数	5㎑(受光器モード)

※連続使用時間は使用状況・環境により変化することがあります。
※電池残量が少なくなると電源LEDがミドリ点灯からアカ点灯に変わり、「ピー、ピー」とブザー音が鳴ります。
※電源LEDがアカ点灯に変わったら早めに交換してください。

ラインアップ

商品名	LA-S802DG	LA-S802DG-Tセット	LA-S802DG-Dセット	LA-S802DG-DT
商品品番	LZ90079	XB91839	XB91840	XB91841
JANコード	4902870 840310	4902870 868116	4902870 868123	4902870 868130
標準小売希望価格	￥276,000 （税込み￥303,600）	￥281,800 （税込み￥309,980）	￥312,800 （税込み￥344,080）	￥316,300 （税込み￥347,930）
セット内容	本体（LA-S802DG）	本体（LA-S802DG）＋三脚(LA-T182)	本体（LA-S802DG）＋受光器(LA-D5GNV)	本体（LA-S802DG）＋受光器(LA-D5GNV)＋三脚(LA-T182)
