飾り巾着用
飾り巾着用
飾り巾着用
HR-AV2/P
特長
漬物等の飾り巾着包装に最適
ヒートシールした袋口を、プラステープルで巾着形状に包装します。商品の見栄えと価値を高めるとともに消費者の方には安心をお届けできます。
食品包装にぴったりの「ソフトな印象」。
新開発のプラステープルを採用。金属ステープルに比べ「やさしく、やわらかな印象」が得られます。また、最終製品の状態で金属検出器による異物混入等の判別が可能となります。
8,000回連続作業OK！しかもラクラク作業！
1回のセットで8,000回とじられますから、ステープルの装填の手間が少なく効率的な作業が行えます。また、操作も簡単！袋をかるく差し込むだけで瞬時にクリップしますから、疲れ知らずの連続作業ができます。
すぐれた耐久性
主要部品にはステンレスを使用していますので、サビに強く耐久性は抜群です。
結束イメージと包装例
注意！

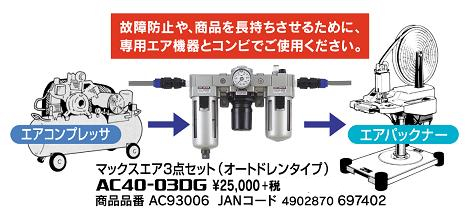

エアパックナーには必ず1馬力以上の作業量・速度に応じたエアコンプレッサをご使用ください。
- ※エアコンプレッサの持つ能力以上の作業を行うと、クリンチ不良やステープルづまりを起こす可能性があります。
- ※作業速度はエアコンプレッサの馬力と使用圧力によって異なります。
エアコンプレッサと作業量
当社1馬力エアコンプレッサの場合の1分間の作業量(目安)
(ただし、エアコンプレッサ1台につき本機1台使用)
| 商品名 | HR-AVII/P | |
|---|---|---|
| 使用空気圧力 | 0.5MPa | 0.6MPa |
| 袋の切断をする | 49回 | 38回 |
| 袋の切断をしない | 53回 | 41回 |
標準コンプレッサとエアパックナー使用可能台数(目安)
| コンプレッサ 馬力 | 算定吐出量設定 | HR-AVII/P |
|---|---|---|
| 1馬力コンプ | 約 95ℓ | 1.6台 |
| 2馬力コンプ | 約160ℓ | 2.7台 |
| 3馬力コンプ | 約280ℓ | 4.7台 |
| 4馬力コンプ | 約380ℓ | 6.4台 |
- ※上記使用可能台数は、以下の条件での数値です。
- 1設定圧:0.6MPa/cm2
- 2結束回数:20回/分
- 3袋切断用カッタ使用
- ※使用コンプレッサの実吐出量はメーカー、機種により異なりますので、目安として選定してください。
専用消耗品
専用消耗品仕様
| 商品名 | 716VO-Pボビン |
|---|---|
| 商品品番 | MS99670 |
| JANコード | 4902870 660772 |
| 一巻本数 | 8,000本 |
| 一巻価格 | ￥12,500（税込￥13,750） |
| 一梱包入数 | 6巻 |
| 材質 | ポリカーボネート ボビン材質：ABS |

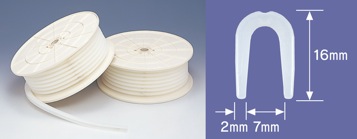

716VO-Pボビン
結束範囲
| ポリ袋の厚さ 0.04mm | 袋幅(外寸) 170～350mm |
|---|---|
| ポリ袋の厚さ 0.05mm | 袋幅(外寸) 140～280mm |
| ポリ袋の厚さ 0.06mm | 袋幅(外寸) 120～230mm |
- ※結束範囲は、袋の材質によって異なったり、結束できない場合があります。
- ※飾り巾専用ですので、ヒートシールを行ったうえでお使いください。
- ※ステープルのみでのご使用は水漏れが発生しますのでご注意ください。
仕様
| 商品名 | HR-AVII/P |
|---|---|
| 商品品番 | HR91078 |
| JANコード | 4902870 660291 |
| 高さ(H)×幅(W)×長さ(L) | 508～568×345×518 (mm) (消耗品装填時) |
| 質量 | 21kg |
| 使用プラステープル | 716VO-Pボビン |
| ステープル装填数 | 8,000本 |
| 使用空気圧力 | 0.5～0.6MPa(5～6kgf/cm2) (レギュレータゲージ圧) 標準使用圧力 0.54MPa(5.5kgf/cm2) |
| 使用温度範囲 | 0℃～40℃ |
| 使用ホース | 内径8.5mm |
| 使用オイル | エアパックナーオイル |
