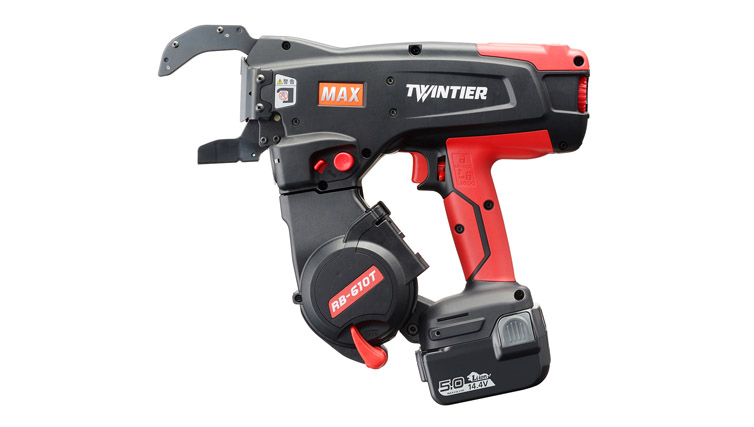

鉄筋結束機
鉄筋結束機ツインタイア

RB-610Tシリーズ

ラインアップ
  • RB-610T-B2C/1450A
  • RB-610T

2本のワイヤを同時に送る「ツインタイア機構」搭載、1結束0.7秒以下で結束
残量表示機能付リチウムイオン電池搭載
【対象鉄筋径:最小D16×D16~最大D38×D16×D16】
【NEW】

RB-610T-B2C/1450A
標準希望小売価格:
¥242,000(税込み¥266,200)
JANコード:
4902870854959

2本のワイヤを同時に送る「ツインタイア機構」搭載、1結束0.7秒以下で結束
残量表示機能付リチウムイオン電池搭載
【対象鉄筋径:最小D16×D16~最大D38×D16×D16】
【NEW】

RB-610T
標準希望小売価格:
¥197,000(税込み¥216,700)
JANコード:
4902870836115

特長

ツインタイア機構

2本のワイヤを同時に送り、ねじるという世界初の構造により、結束スピードは130%にアップし、わずか0.7秒というスピードを実現。作業効率を大きく向上させます。

グラフ
2本ワイヤ

対象鉄筋径

最小D16×D16から最大D38×D16×D16まで、
対象鉄筋径が大幅に広がりました。

結束径
2本組合せ表
3本組合せ表
4本組合せ表
解説

引き戻し機構

結束時にワイヤが輪をつくり引き戻すことで、鉄筋をしっかり引き寄せ結束力アップ。
緩みやすい壁や柱での鉄筋作業もスムーズに行え、ワイヤの無駄も無くしました。

引き戻し

■ムダの無い最適ワイヤ量を実現
ワイヤを引き戻すことにより、太さ・形状に合わせた最適のワイヤ量で、効率的な結束を可能にします。

先端折り曲げ機構

ミミの高さを約1/2 (※2) 下にもヒゲが出ない結束形状。

カットしたワイヤの先端を折り曲げる「先端折り曲げ機構」で、ミミの高さは約1/2に。しかも下部分にもヒゲが出ないから、コンクリートのカブリ厚が少ない現場や、プレキャスト工場での使用も可能になりました。

ミミ半減

「ツインタイア」が、結束を変えてゆく。

作業効率が変わる。

  • 1充電あたりの結束数が約4000回にアップ。(※4)
    (RB-399A 3周巻時は約2600回)
  • タイワイヤ1リールあたり結束数は約2倍 大幅アップ。
    リール交換頻度が減り、作業効率は大きく向上します。
結束現場
結束可能表
使いやすさ変わる。
細かなデザイン
先端差し込み口を広く、アームを細くして、結束したい場所を狙いやすいデザインになっています。
調節のしやすさが変わる。
ダイヤル調節
ツインタイア」は、調節ダイヤルもさらに工夫。
必要な結束力に応じて6段階の調節が可能です。

※2 当社従来機との比較。

動画

仕様

1回結束時間 0.7秒以下(D16×D16の満充電時)
使用電池パック JP-L91450A、JP-L91440A(生産終了品)、JP-L91415A(生産終了品) (3機種すべてに使用可)
対象鉄筋 D16×D16~D32×D29、D38×D16×D16、D25×D125×D16×D16
安全装置 トリガロック
使用可能ワイヤ TW1060T(JP)、TW1060T-EG(JP)、TW1060T-PC(JP)、TW1060T-S(JP)
1充電当たりの結束数 約5,000回(JP-L91450A装着時)
約4,000回(JP-L91440A装着時)
約1,500回(JP-L91415A装着時)

※1梱包入数:1台、最小出荷単位:1台

ラインアップ

画像
RB-610T-B2C/1450A
RB-610T
商品名 RB-610T-B2C/1450A RB-610T
商品品番 RB90713 RB90680
JANコード 4902870854959 4902870836115
寸法 高さ(H)×幅(W)×長さ(L) 300×120×352mm
(JP-L91450A装着時)
270×120×352mm
(電池非装着時)
質量 2.5kg(JP-L91450A装着時) 2.0kg(電池非装着時)
希望小売価格 ¥242,000(税込み¥266,200) ¥197,000(税込み¥216,700)
付属品 リチウムイオン電池パック(JP-L91450A×2個)
充電器(JC-925A)
六角棒スパナ2.5
取扱説明書
保証書、キャリングケース
六角棒スパナ2.5
取扱説明書
保証書、キャリングケース
