交流式乾式静音ドリル

DS-181D

特長

低騒音・低振動・高速穿孔で快適作業を実現!!

静音 打撃機構を使わず、ダイヤモンドビットの回転だけで穿孔

従来

アンカー下穴あけ工事はハンマドリル・振動ドリルでの施工が一般的です。
しかし、コンクリートの壁に打撃や振動を与えて作業するため、衝撃が強く、躯体伝播音と呼ばれる躯体自体の 振動音が、現場付近の住民・作業者を悩ませてきました

上記の対応として

  • 時間制限(例:昼間の1時間のみ、夜間の作業)
  • 時間制限(例:土日のみ)
  • ホテル→作業中は上下2フロアを営業しない
  • 事前の打ち合わせを実施

等の方法で対応しています。

しかしこの様に十分な根回しをしても、苦情が来れば施工はストップしてしまいます。

DS-181D

打撃をしないため、コンクリートの壁にかかる衝撃が激減し、躯体伝播音を低減させることができます。

  • 時間・曜日の制限なく作業を実施
  • 夜間作業などに掛かる追加コストの解消
  • 「居ながらの施工」が可能
  • 打ち合わせ時間の短縮
乾式図解
乾式グラフ
騒音の大きさの例
  dB 目安の現象
非常にやかましい 100db 電車が通るときのガード下
非常にやかましい 90db 騒々しい工場の中、どなり声、大声による独唱
やかましい 80db 地下鉄の車内、交通量の多い道路、電話が聞こえない
やかましい 70db 騒々しい事務所の中、騒々しい街頭、電話のベル
やかましい 60db 静かな乗用車、普通の会話
静か 50db 静かな事務所、エアコン最大運転時
静か 40db 静かな住宅地の昼、市内の深夜、図書館
※dB(デシベル)とは
音に対する人間の感じ方は、音の強さ、周波数によって異なります。
騒音の大きさは、物理的に測定した騒音の強さに、周波数ごとの聴感補正を加味して、デシベル(A特性)で表します。

乾式 水を使わない。水による汚れや給水装置の持ち運びなし。

他社 低騒音ドリル

打撃なしの穿孔をすると、摩擦でビットが発熱し、焼付きを起こしてしまいます。
この現象を避けるため、他社の低騒音ドリルでは、水・ガスなどの冷却装置を同時に使用します。

  • 給水装置・タンクなどの付属品を一緒に持ち運びする
  • 水・ガスの液化による液だれなど、汚れを気にする

DS-181D

押し付け力を逃してビットの発熱を抑制する
機構を装備→水などによる冷却が不要

  • ドリル本体のみで移動もラク
  • 水・液だれなどの汚れの心配なし
従来の乾式

高速 ハンマドリル同等の穿孔スピード

「打撃なしの穿孔だと、極端に穿孔スピードが遅くなるのでは?」というお客様に、使い分けのご提案が出来ます

DS-181D

  • 静音重視:静音モード(4,000回転/分)
  • 作業性重視:高速モード(8,000回転/分)

高速モードで穿孔した場合、通常ハンマドリルで穿孔した時と同等のスピードで作業することが出来ます。
さらに、高速モードの場合も、ハンマドリル使用時の半分の騒音に抑えることが出来ます。(静音のグラフ参照)

押し付け力をサポートして穿孔スピードをアップ

上記の静音や高速穿孔の能力を実現させているのが、マックス独自のパワーサポートシステム(PAT.P)です。

マックス独自のパワーサポートシステム

職人がダイヤモンドドリルで穿孔中に行う動作を、機械が自動的に行う機能です。

穿孔時に"ぐっと押し付けたり"ときどき"少し力を抜いた"りというポンピング穿孔を2個の半月状の"おもり"が回転して、実現します。

パワーサポートシステム概要

その他特長

長寿命ダイヤモンドビットを使用

ランニングコストを低減します。

ビット

高速モードと静音モードの切替式

高速8,000回転/分と、静音4,000回転/分の切替式
(通常のハンマドリルは1,000回転/分 前後)

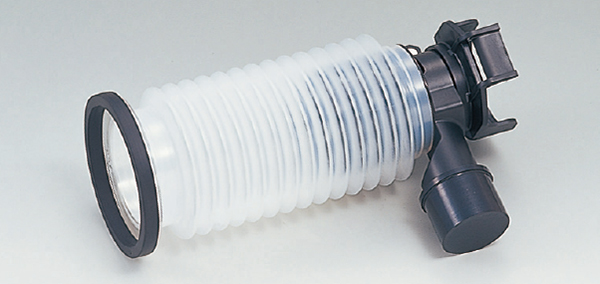

集塵カップ標準装備

集塵カップ

LEDライト搭載

天井裏などの暗い現場でも穿孔位置がはっきりわかります。

金属製深さゲージ

深さ調整に便利です。

集塵カップ

使用事例

□■ A病院 空調室外機 取付工事現場 ■□

従来

●段取り

  • アンカー下穴あけは病院側と事前打ち合わせを実施
  • 施工時間を限定して作業実施

●施工 B社 低騒音ドリルを使用(冷却ガス式)

  • 冷却ガスの液化により液だれ発生→上向き作業時は雨ガッパを着て穿孔
  • 液とノロが先端に固まって使えなくなる→他人に貸せないので必ず自分で施工
  • ガス代がかかる

DS-181D

●段取り

  • 少数の穿孔なら許可なく穿孔可能
  • 打ち合わせの時間がほとんど不要
  • 自分の都合で工程が組めるので非常に楽になった

●施工

  • 液だれやつまりの心配がないので、他人に貸して作業させることが可能
  • 穿孔速度が速いので作業時間も短く、ランニングコストも安価に

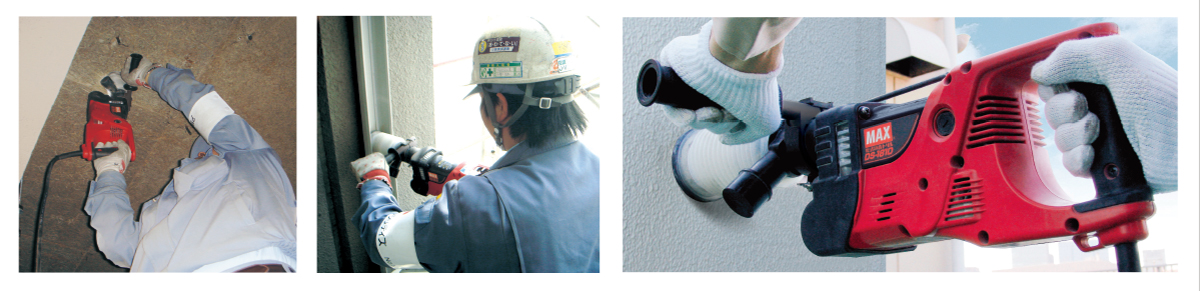

現場写真

仕様

商品品番 PK90020
JANコード 4902870 720704
寸法 高さ(H)×幅(W)×長さ(L) 380x160x91(mm)
質量 3.5kg
電源 AC100V 50/60Hz
絶縁構造 二重絶縁
消費電力 1,060W (11A)
回転数(回転/分) (高速モード) 8,000回転/分
(静音モード) 4,000回転/分
能力 コンクリート 穴径10.0~18.0mm 有効長 100mm
ライト 白色LED
付属品 サイドハンドル、深さゲージ、集じんカップ
スパナ(ビット取付用)×4本、砥石(ビット目出し用)
キャリングケース、取扱説明書、保証書

□■穿孔能力の詳細■□

  • 対象材:コンクリート、モルタル、(軟質タイル)
  • 刃先径:10.0mm・10.5mm・12.0mm・12.5mm・12.7mm・14.5mm・16.5mm・18.0mm
  • 有効長:100mm
  • ビット寿命:約10m穿孔可能→3分ショートアンカー 約300本分
    ※ビット寿命は、コンクリート強度や穿孔条件などによって変化します。

穿孔出来ないもの:

デッキプレート、鉄筋、磁器質などの硬質タイル

ビットの焼き付き:

穿孔中、鉄筋などに当たってビットに焼き付きが発生した場合は、付属の砥石で目出しを行ってください。
